SOLID CNC GR 100
Maszyna CNC do obróbki ciężkiego drewna litego – okna, schody, meble z litego drewna, obróbka płyt i wiele innych. Powrót do ostatniej stronyNowa maszyna bramowa SOLID CNC GR 100 została zaprojektowana specjalnie z myślą o elastycznej produkcji elementów niestandardowych oraz produkcji seryjnej w branży drewna litego i zapewnia w tym zakresie najwyższą elastyczność. Na przykład model GR 100 umożliwia jednoczesną obróbkę powierzchni i ram w trybie wahadłowym oraz wielopolowym, przy znacznie skróconych czasach przezbrojenia.
Łączy w sobie kompaktową konstrukcję z atrakcyjną ceną początkową i umożliwia obróbkę najróżniejszych elementów – od okien i drzwi po kształty specjalne i materiały płytowe. Dzięki intuicyjnemu programowaniu WOP Państwa produkcja pozostaje elastyczna i dostosowana do potrzeb – zarówno dziś, jak i w przyszłości.
Masywna konstrukcja bramowa jest optymalnie dostosowana do wysokich wymagań i obciążeń związanych z obróbką litego drewna i stanowi podstawę dla absolutnie precyzyjnych i idealnie wyfrezowanych elementów. Jednocześnie umożliwia ona ekstremalne przyspieszenia i prędkości frezowania.
Do tego dochodzą wysoce precyzyjne serwonapędy bezpośrednie, bezzużyciowe sprzęgła oraz osłonięte precyzyjne prowadnice liniowe, na które firma WEINIG udziela 10-letniej gwarancji. Dzięki sprawdzonej technologii 5-osiowej oraz w pełni interpolującemu wrzecionu 5-osiowemu o mocy 18 kW (w standardzie) maszyna gwarantuje wyjątkowo wysoką siłę trzymania napędów. Całość dopełnia różnorodna i bogata oferta opcji, która zaspokoi wszystkie potrzeby. Dzięki temu maszynę GR 100 można optymalnie skonfigurować nie tylko do produkcji okien i drzwi, ale także do zastosowań w produkcji mebli, schodów i modelarstwie.
Dane techniczne maszyny SOLID CNC GR 100
- Długość detalu min./maks.
- 220–6850 mm
- Szerokość detalu (przystawka ssąca) maks.
- 1650 mm
- Wysokość detalu (napinacz ramowy) min./maks.
- 0–125 mm
- Wysokość detalu (przystawka ssąca) min./maks.
- 1–250 mm
- Głowica 5-osiowa
- 18 kW, technologia Pro-Torque
- Narzędzia
- do 8 kg, do 200 mm średnicy, do 250 mm długości narzędzia
- Wysokość przejazdu
- maks. 146 mm
- Magazyn narzędzi, liczba miejsc
- do 118 narzędzi
Elementy nośne masywnej konstrukcji bramowej są dostosowane do wysokich wymagań i obciążeń związanych z obróbką litego drewna oraz wykonane w wersji wzmocnionej. Zapewnia to jeszcze większą sztywność podczas dynamicznych ruchów przesuwu. Portal jest precyzyjnie napędzany synchronicznie w kierunku X na szlifowanych i hartowanych prowadnicach pryzmatycznych z zębatkami o ukośnym uzębieniu, umieszczonych po obu stronach łoża maszyny.
Sercem maszyny SOLID CNC GR 100 jest kompaktowa, kardanowa głowica 5-osiowa, która może poruszać się całkowicie swobodnie w przestrzeni. Zapewnia ona precyzyjną obróbkę mebli, biegów schodów i elementów profilowanych o skomplikowanej konstrukcji. Ta kompaktowa, mocna i w pełni interpolacyjna głowica obróbcza pracuje z prędkością do 24 000 obrotów na minutę, a dzięki łożyskom ceramicznym i chłodzeniu cieczą charakteryzuje się wyjątkową wytrzymałością. Cechą charakterystyczną wrzeciona o mocy 18 kW jest technologia PRO-TORQUE, która dzięki sterowanemu programowo, mechanicznemu unieruchomieniu osi A i C pozwala na uzyskanie niezwykle wysokich momentów obrotowych na wrzecionie. Dzięki temu idealnie nadaje się do narzędzi o dużej średnicy i wysokiej wydajności skrawania.
5-osiowy wrzeciono maszyny SOLID CNC GR 100 jest
standardowo wyposażone w osłonę wiórów.
Powstający podczas frezowania strumień pyłu i wiórów jest skutecznie kierowany do odsysania, co
zapewnia czyste środowisko pracy oraz
czyste elementy obrabiane.
W dwóch pneumatycznych stopniach regulacji
płyta prowadząca jest odpowiednio przesuwana w zależności od narzędzia i wysokości obróbki.
Wielostopniowe zestawy narzędziowe i długie narzędzia są obsługiwane przez drugi stopień wysuwu.
Oto, co oferuje maszyna SOLID CNC GR 100
Wszystkie agregaty frezujące w centrach obróbczych CNC są standardowo wyposażone w układ monitorujący „ChipControl”. Wszystkie monitorowane dane są przesyłane przez Bluetooth do komputera lub do aplikacji viaCockpit. W przypadku przekroczenia parametrów bezpieczeństwa na monitorze maszyny oraz w aplikacjach viaCondition i viaCockpit wyświetlany jest alarm, a odpowiednie informacje są udostępniane.
Wbudowany mechanizm wymiany pił typu „pick-up” umożliwia szybką i niezawodną wymianę brzeszczotów. Nadaje się on szczególnie do cięć ukośnych i pod kątem. Można stosować brzeszczoty o średnicy do 350 mm i maksymalnej masie narzędzia wynoszącej 6 kg. Minimalna długość uchwytu narzędziowego HSK wynosi 55 mm.

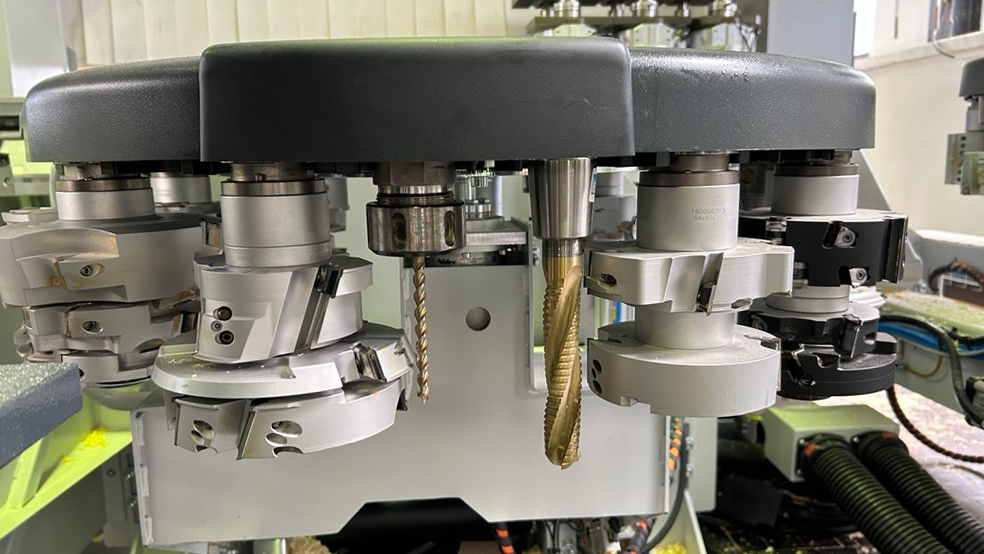

Maszyna SOLID CNC GR 100 może być wyposażona w szereg opcji automatycznej wymiany narzędzi, dostosowanych do najróżniejszych zastosowań. Szybka wymiana narzędzi ma kluczowe znaczenie dla ekonomicznej produkcji profili okiennych.
Elastyczna konstrukcja pozwala na zastosowanie magazynów narzędzi mieszczących do 118 narzędzi i zapewnia krótki czas między kolejnymi operacjami przy każdej wymianie narzędzia. Można również zdecydować się na dodatkowy, poruszający się wraz z maszyną zmieniacz pił o średnicy do 350 mm. Jeszcze więcej miejsc na narzędzia zapewnia boczny 14- lub 24-pozycyjny zmieniacz narzędzi.

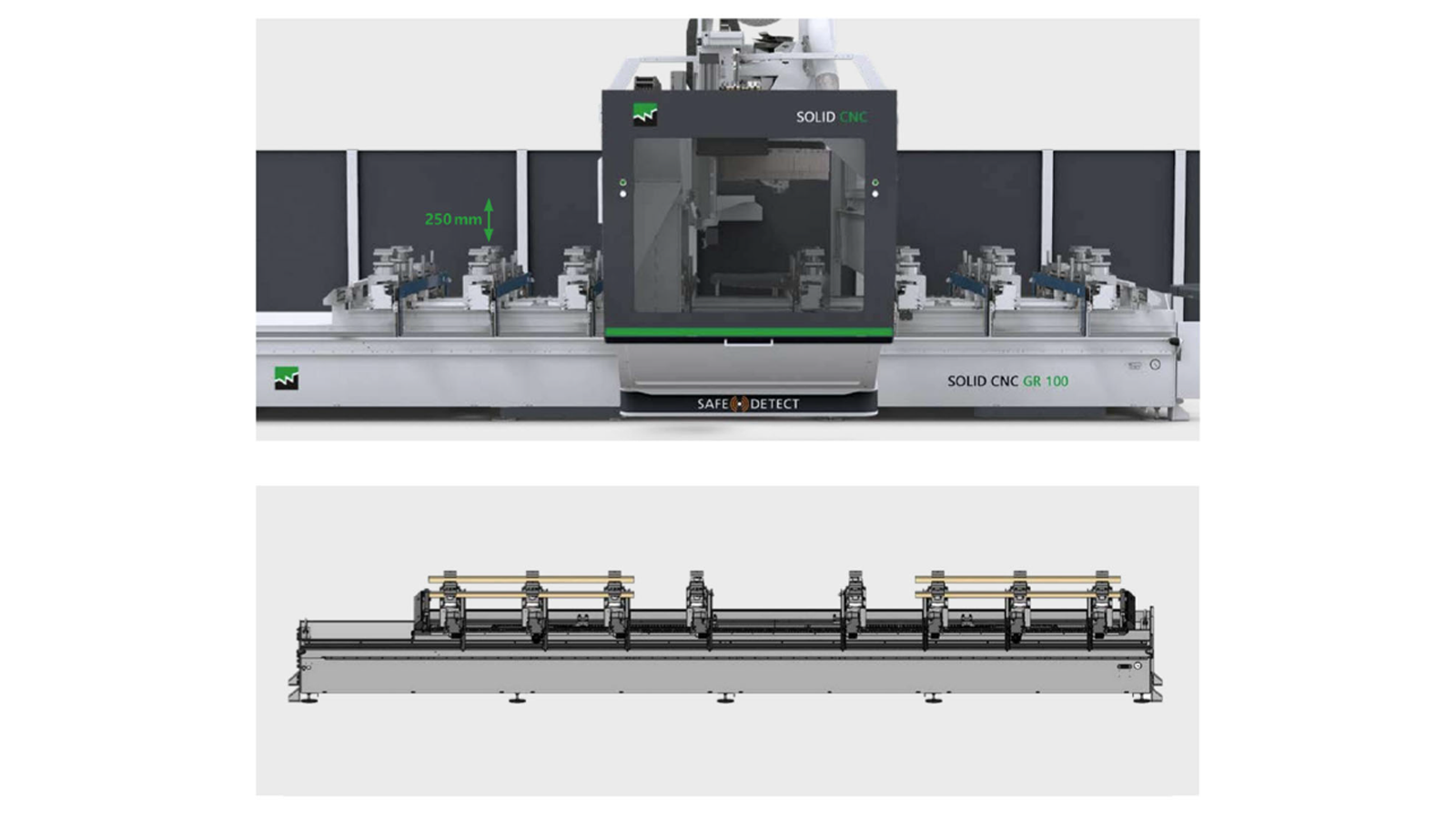

Stół maszynowy VarioDrive zapewnia maksymalną elastyczność podczas realizacji zleceń dzięki licznym punktom mocowania. Dzięki maszynie SOLID CNC GR 100 obróbka wahadłowa w dwóch polach jest zasadniczo zawsze możliwa. W zależności od programu i wyposażenia można również jednocześnie układać i obrabiać kilka elementów w kierunku osi Y. Na przykład po lewej stronie stołu można obrabiać elementy specjalne, takie jak łuki okrągłe, skrzydła drzwiowe lub podobne, podczas gdy po prawej stronie maszyny obrabiane są elementy seryjne.
