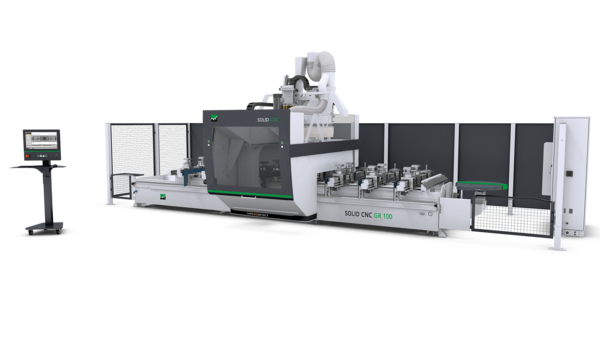

SOLID CNC GR 100
Maximale Flexibilität, bei minimalem Platzbedarf Zurück zur letzten SeiteDie SOLID CNC GR 100 ist die perfekte Wahl für Fensterbauer, die auf maximale Flexibilität setzen. Sie vereint kompakte Bauweise mit einem attraktiven Einstiegspreis und ermöglicht die Bearbeitung unterschiedlichster Bauteile – von Fenstern und Türen bis hin zu Sonderformen und Plattenmaterial. Dank intuitiver WOP-Programmierung
bleibt Ihre Fertigung agil und anpassungsfähig – heute und in Zukunft.
Die massive Gantry-Konstruktion ist optimal auf die hohen Anforderungen und Belastungen der Massivholzbearbeitung abgestimmt und bildet die Basis für absolut präzise und perfekt gefräste Werkstücke. Gleichzeitig erlaubt diese extreme Beschleunigungs- und Fräsgeschwindigkeiten. Dazu kommen hochgenaue Servo-Direktantriebe, verschleißfreie Kupplungen und abgedeckte Präzisionslinearführungen auf die WEINIG 10 Jahre Garantie gewährt.
Mit der bewährten 5-Achs-Technologie und der vollständig interpolierenden 18 kW 5-Achsen-Spindel (im Standard) garantiert die Maschine eine extrem hohe Haltekraft der Antriebe.
Abgerundet wird das Ganze durch ein vielfältiges und umfangreiches Angebot an Optionen, die keine Wünsche offen lassen. Damit kann die GR 100 neben Fenstern und Türen auch optimal auf Anwendungen im Möbelbau, Treppenbau, Modellbau konfiguriert werden.
Daten zur SOLID CNC GR 100
- Teilelänge min./max.
- 220 (Lichtmaß) - 4950 mm
- Teilehöhe Rahmenspanner min./max.
- 10 - 179 mm
- Teilehöhe Sauger min./max.
- 1 - 250 mm
- Teilebreite min./max.
- 1650 mm
- 5-Achskopf
- 18 kW
- Werkzeugdurchmesser max.
- 260 mm (Säge bis 350mm)
- Werkzeuglänge Hauptspindel max.
- 240 mm
- Werkzeugmagazin, Anzahl Plätze
- 2x24+2 Aggregatsplätze + 1 Säge Optional Schuttlewechsler bis zu 60

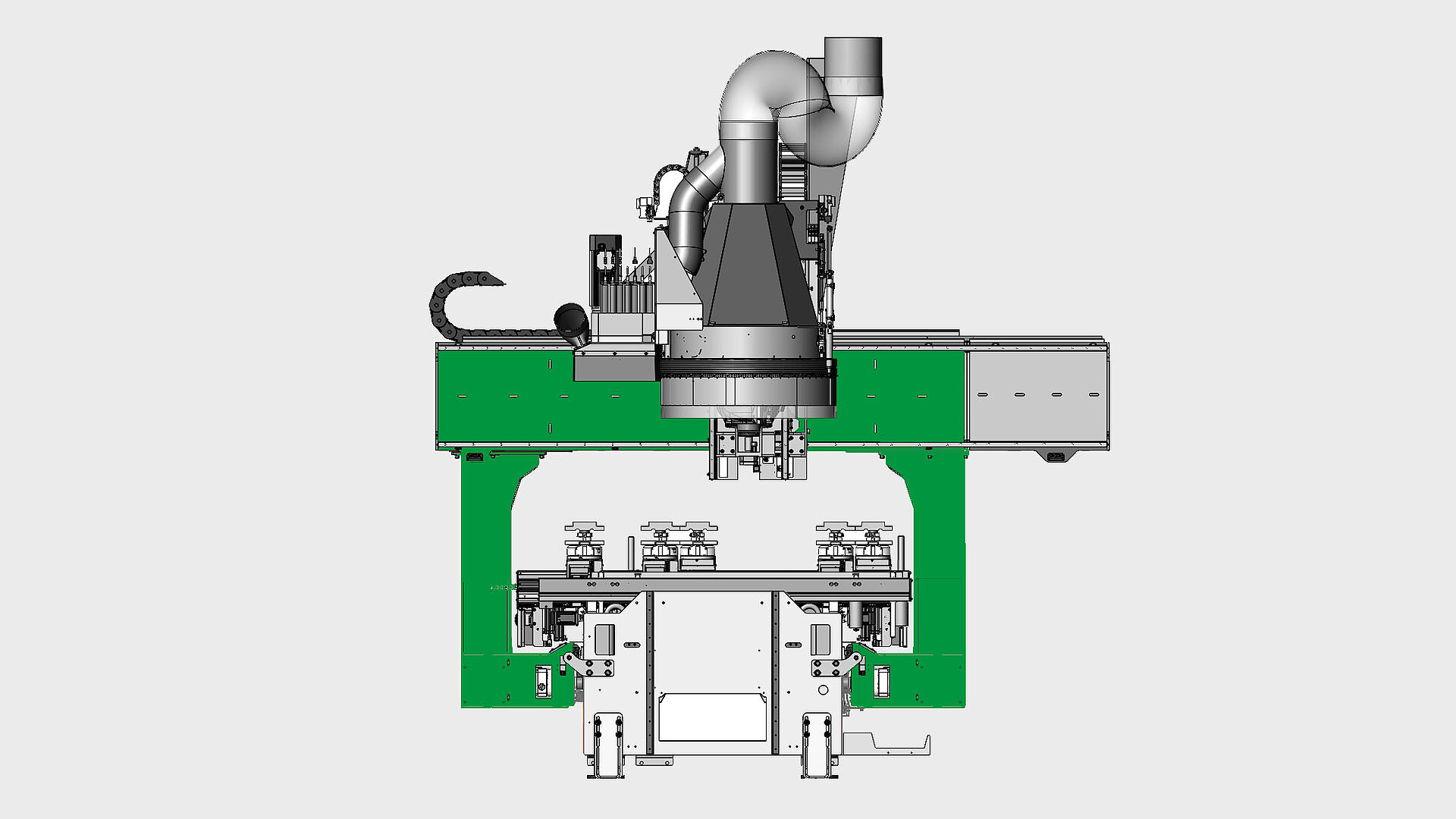

Die Träger der massiven Gantry–Konstruktion sind auf die hohen Anforderungen und Belastungen der Massivholzbearbeitung abgestimmt und in verstärkter Ausführung konstruiert. Dies bietet eine noch höhere Steifigkeit bei dynamischen Fahrbewegungen. Das Portal wird auf geschliffenen und gehärteten Prismenführungen, mit schrägverzahnten- Zahnstangen, beidseitig am Maschinenbett, synchron in X–Richtung präzise angetrieben.

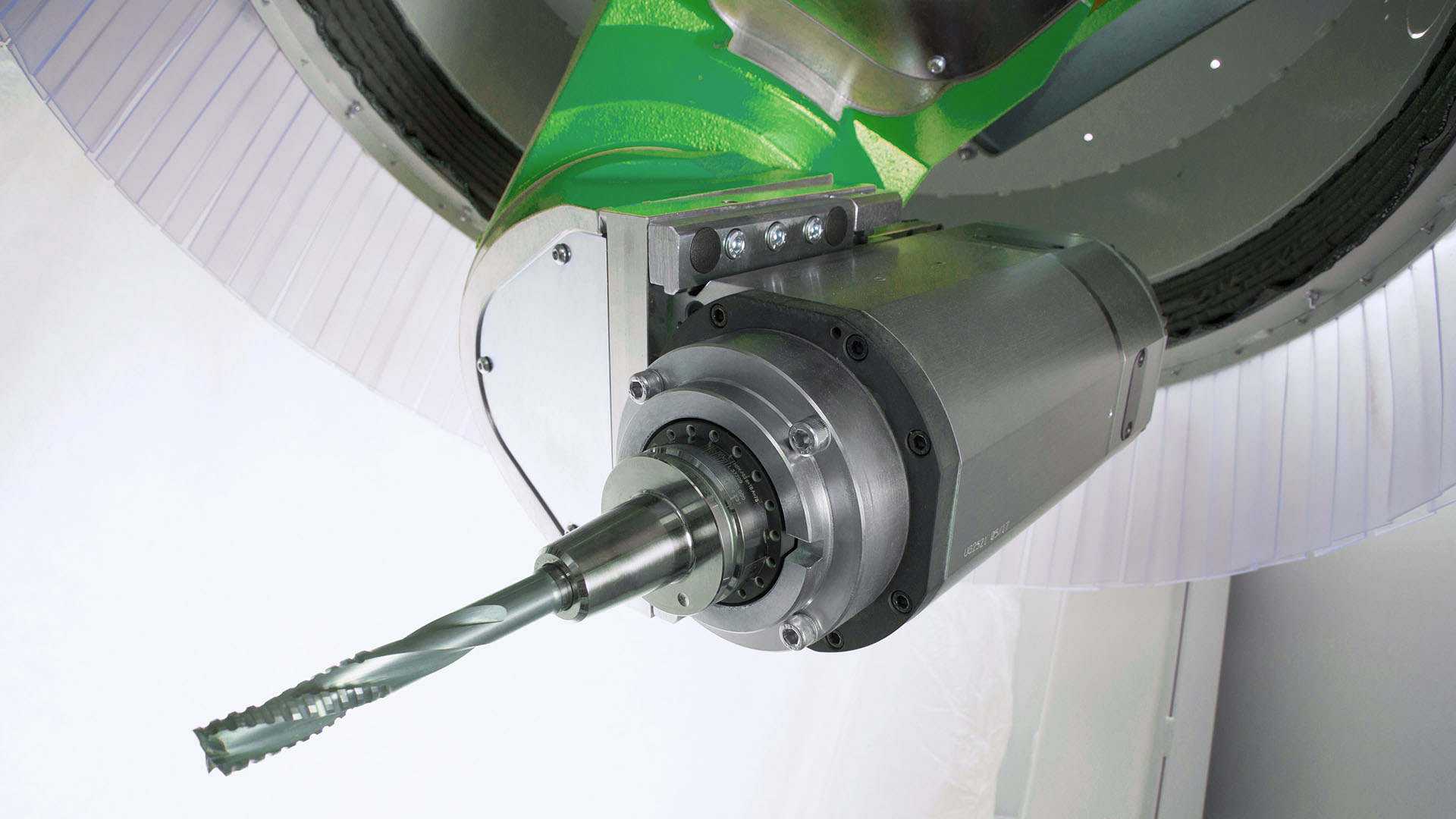

Das Herzstück der SOLID CNC GR 100 ist der kompakte, kardanische 5-Achs-Kopf, der sich völlig frei im Raum bewegen kann. Er sorgt für eine präzise Fertigung von Möbeln, Treppenläufen und Formbauteilen in aufwendigem Design. Der kompakte, kraftvolle und voll interpolierende Bearbeitungskopf arbeitet mit bis zu 24 000 Umdrehungen pro Minute und ist durch seine keramischen Lager und die Flüssigkeitskühlung extrem belastbar. Die Besonderheit der 18-kW-Spindel ist die PRO-TORQUE- Technologie, die durch eine softwaregesteuerte, mechanische Fixierung der A- und C-Achse extrem hohe Drehmomente an der Spindel zulässt. Das macht ihn perfekt für Werkzeuge mit großem Durchmesser und hoher Zerspanung.

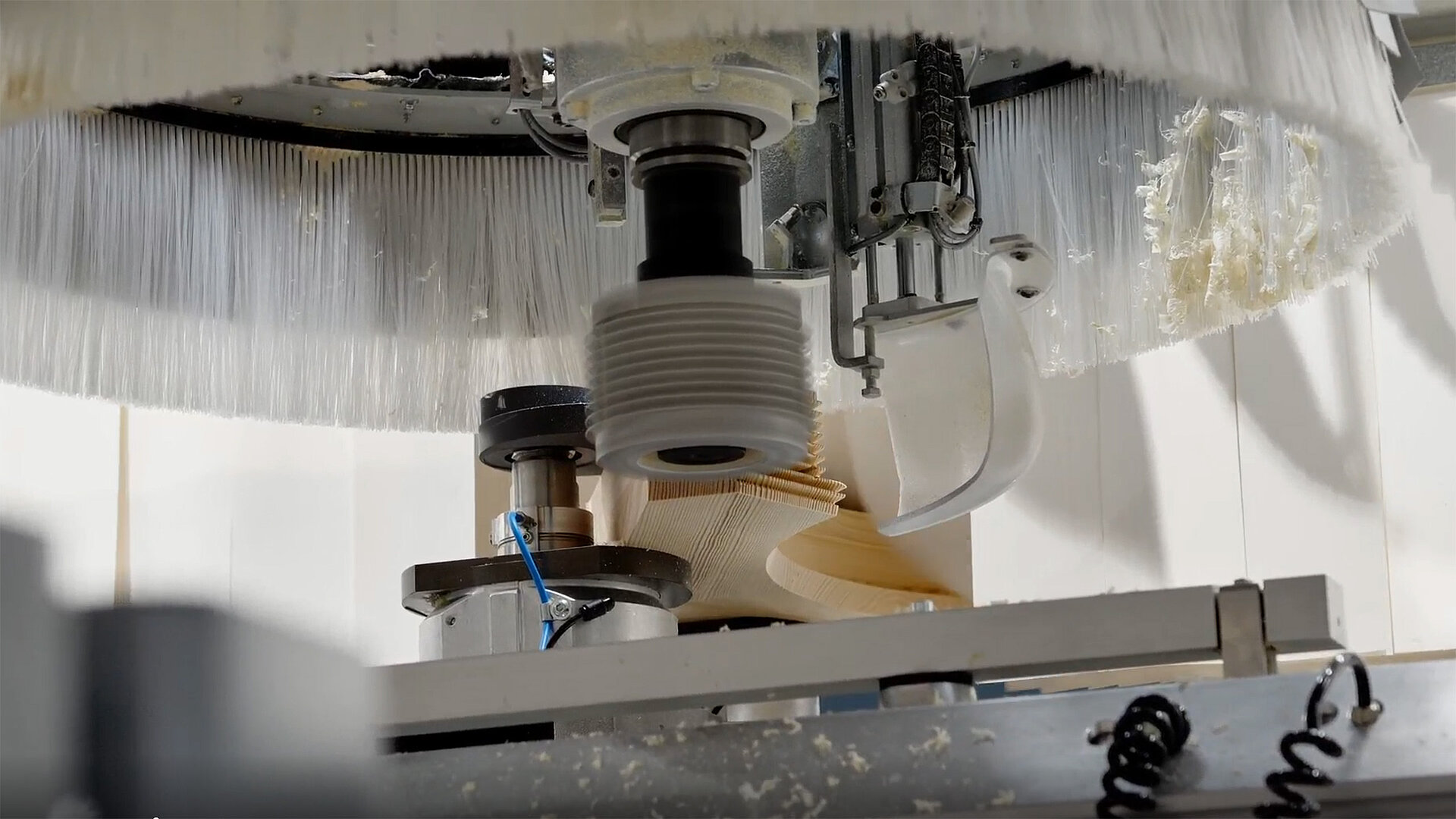

Die 5-Achs-Spindel der SOLID CNC GR 100 ist
standardmäßig mit einem Späneleitblech ausgestattet.

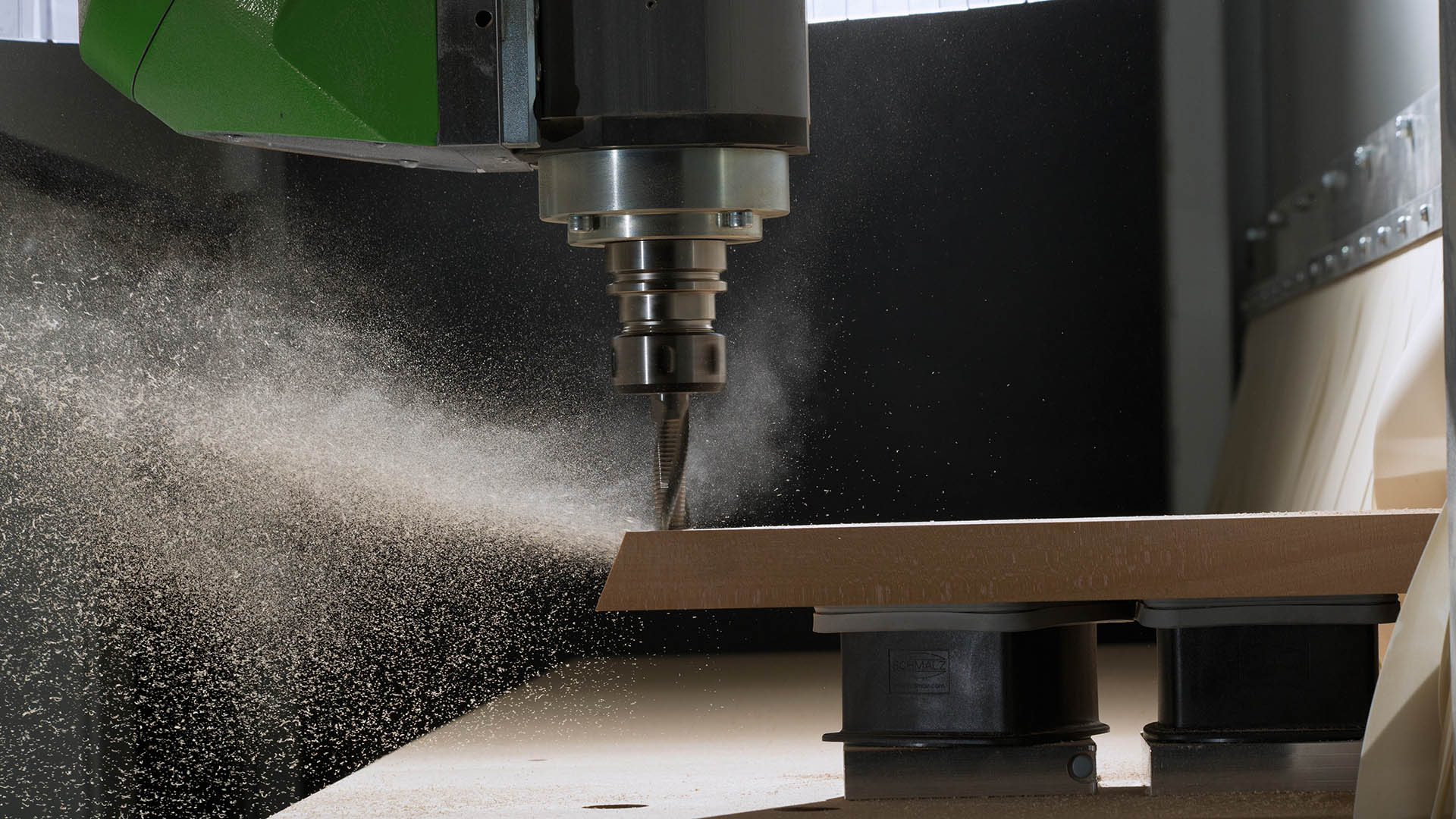

Der beim Fräsen entstehende Staub- und Spänestrahl wird effizient zur Absaugung geleitet, dies
sorgt für eine saubere Arbeitsumgebung und
saubere Werkstücke.
In zwei pneumatischen Vorlegestufen wird das
Leitschild je nach Werkzeug und Bearbeitungshöhe
entsprechend zugestellt. Mehrstufige Werkzeugsätze und lange Werkzeuge werden mit der zweiten Ausfahrstufe abgedeckt.
Das bietet Ihnen die SOLID CNC GR 100

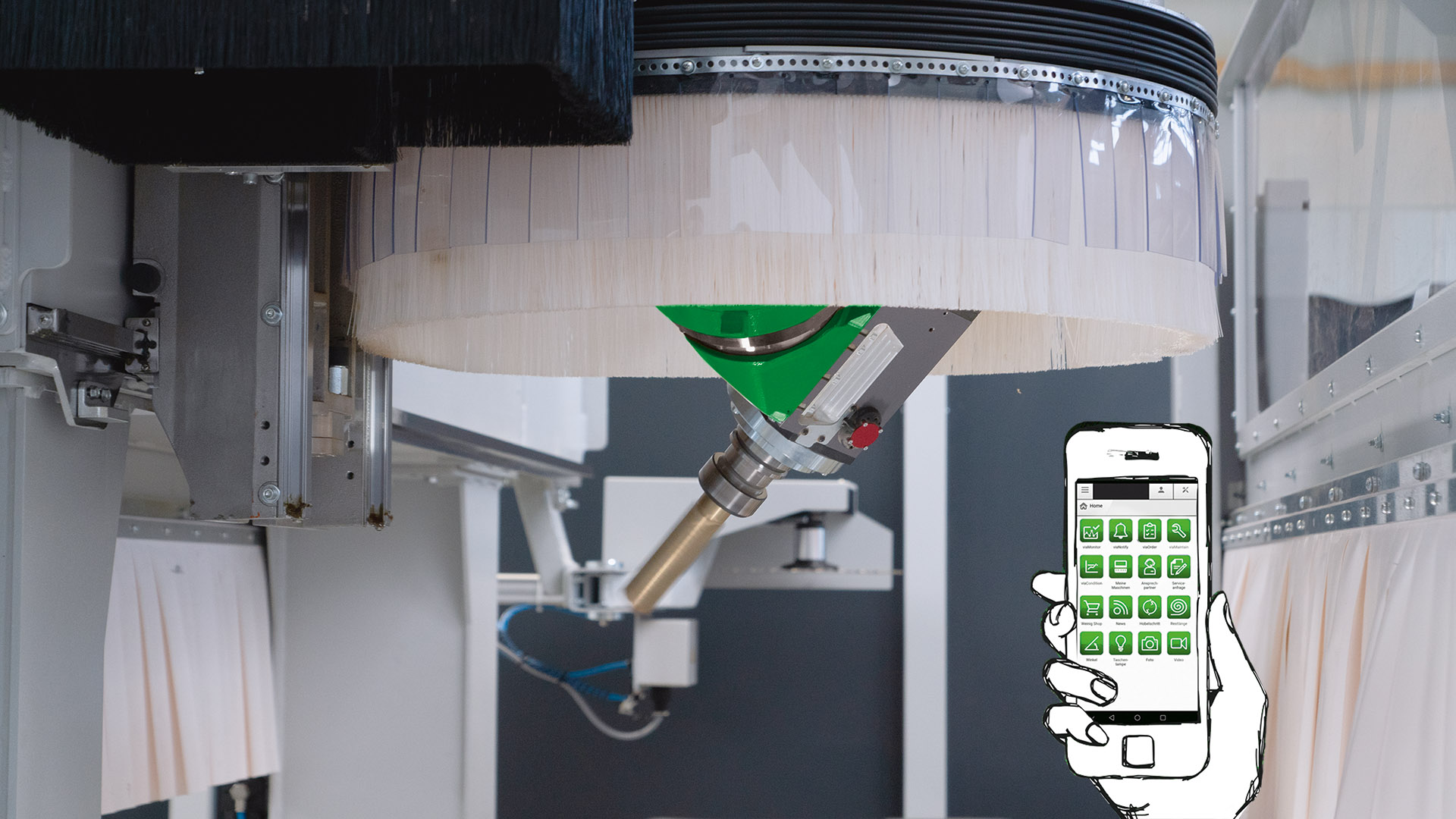

Alle Fräsaggregate der CNC Bearbeitungszentren können mit dem Monitoring-Chip „ChipControl“ ausgestattet werden. Über Blue- tooth werden alle überwachten Daten an den Rech- ner bzw. an die viaCockpit-App übermittelt. Bei Überschreitung von Sicherheitsparametern wird ein Alarm am Maschinenmonitor und auf viaCondition bzw. viaCockpit angezeigt und die jeweiligen Informationen werden zur Verfügung gestellt.

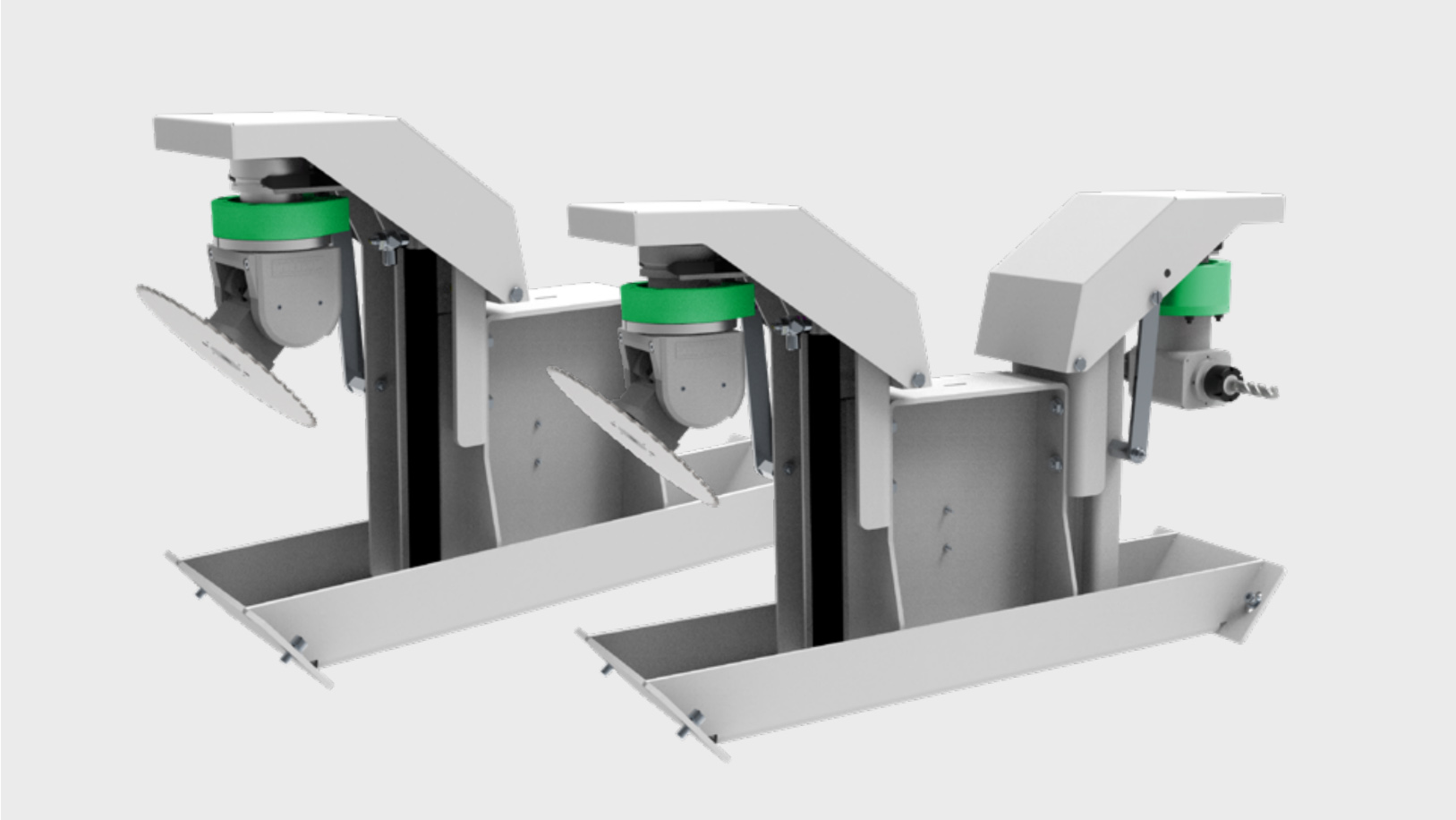

Auch bei einer 5-Achs-CNC werden Wechselaggregate für verschiedene Anwendungen benötigt. Mit dem zusätzlichen Pick-Up-Wechsler habe Sie auch für diese Aggregate einen definierten Platz. Dieses ist mit einem oder zwei Ablageplätzen lieferbar.

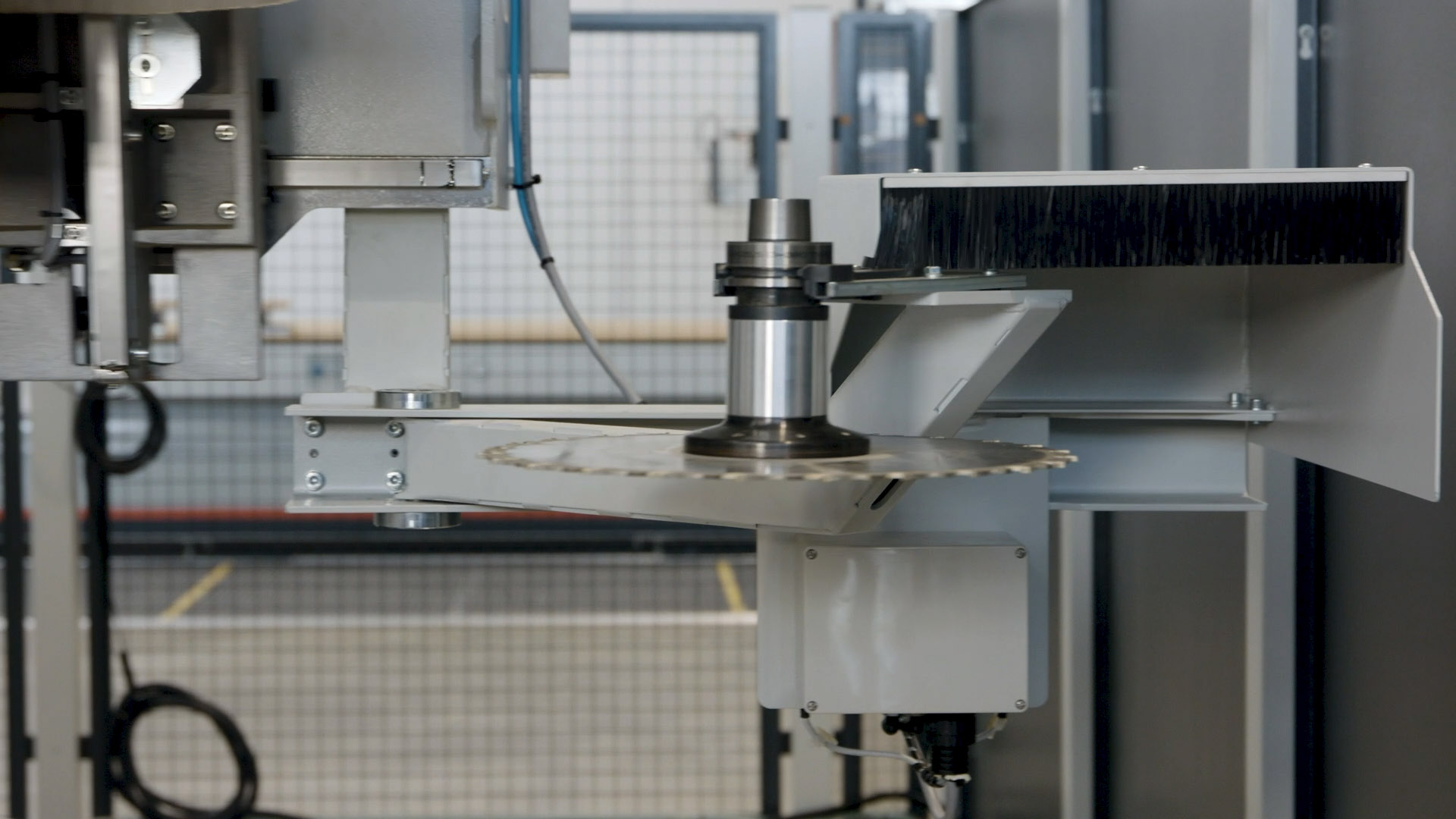

Der mitfahrende Säge-Pick-Up-Wechsler ermöglicht einen schnellen und zuverlässigen Sägeblattwechsel. Er eignet sich besonders für Schifterschnitte und Gehrungen. Es können Sägeblätter mit einem Durchmesser von bis zu 350 mm und einem maximalen Werkzeuggewicht von 6 kg eingesetzt werden. Die Mindestlänge der HSK-Werkzeugaufnahme beträgt 55 mm.
Die SOLID CNC GR 100 kann mit einer Vielzahl von automatischen Werkzeugwechseloptionen für verschiedenste Anwendungen ausgestattet werden. Für die wirtschaftliche Fertigung von Fensterprofilen ist ein schneller Werkzeugwechsel entscheidend.

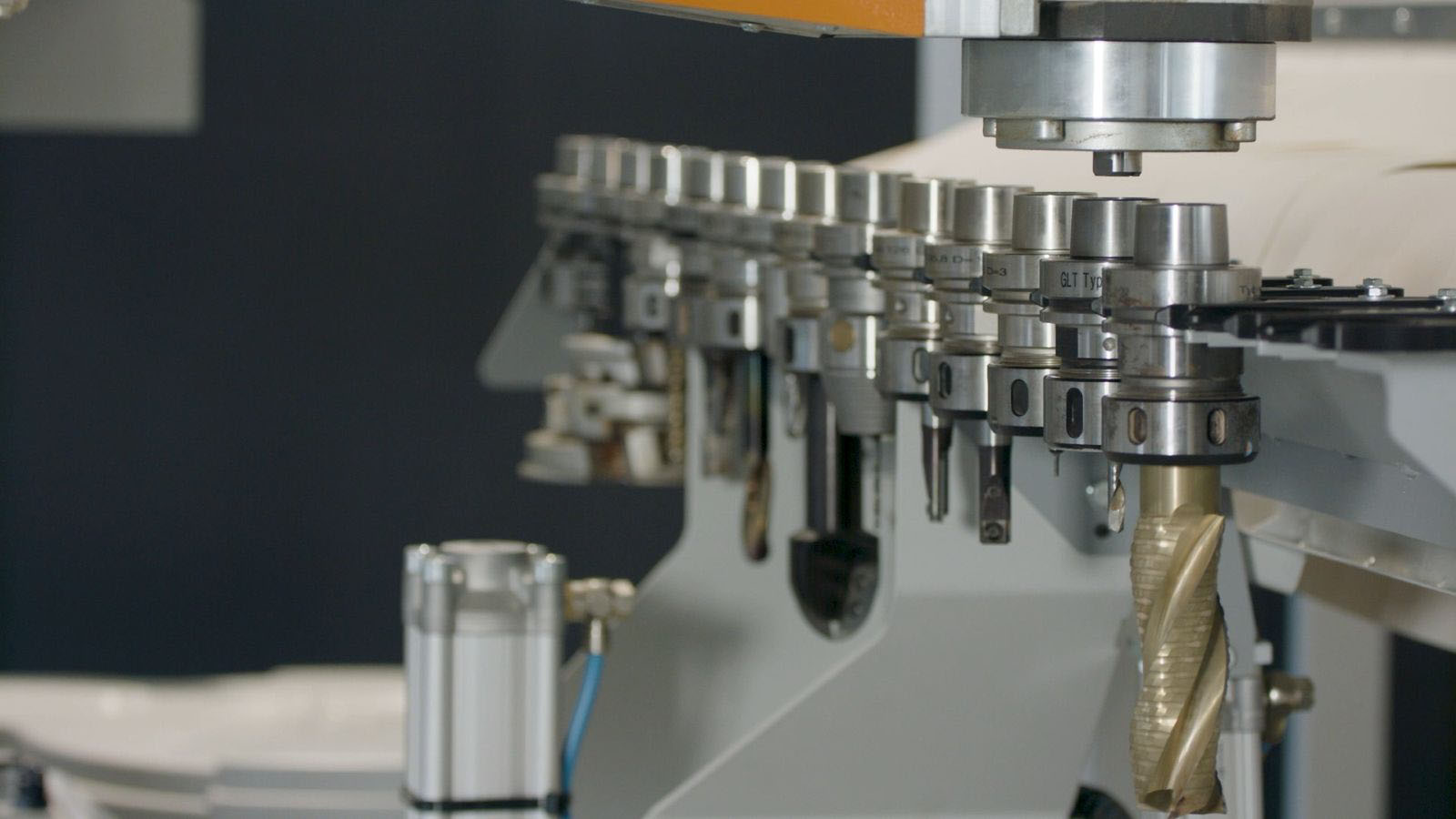

Die mitfahrenden 18- oder 24-Fach-Tellerwechsler überzeugen bei allen Werkzeugwechseln durch eine kurze Span-zu-Span-Zeit. Oder Sie entscheiden sich zusätzlich für einen mitfahrenden Wechsler für Sägeblätter bis zu 350 mm Durchmesser. Noch mehr Werkzeugplätze erhalten Sie mit dem seitlichen 14-fach- oder 24-fach-Werkzeugwechsler

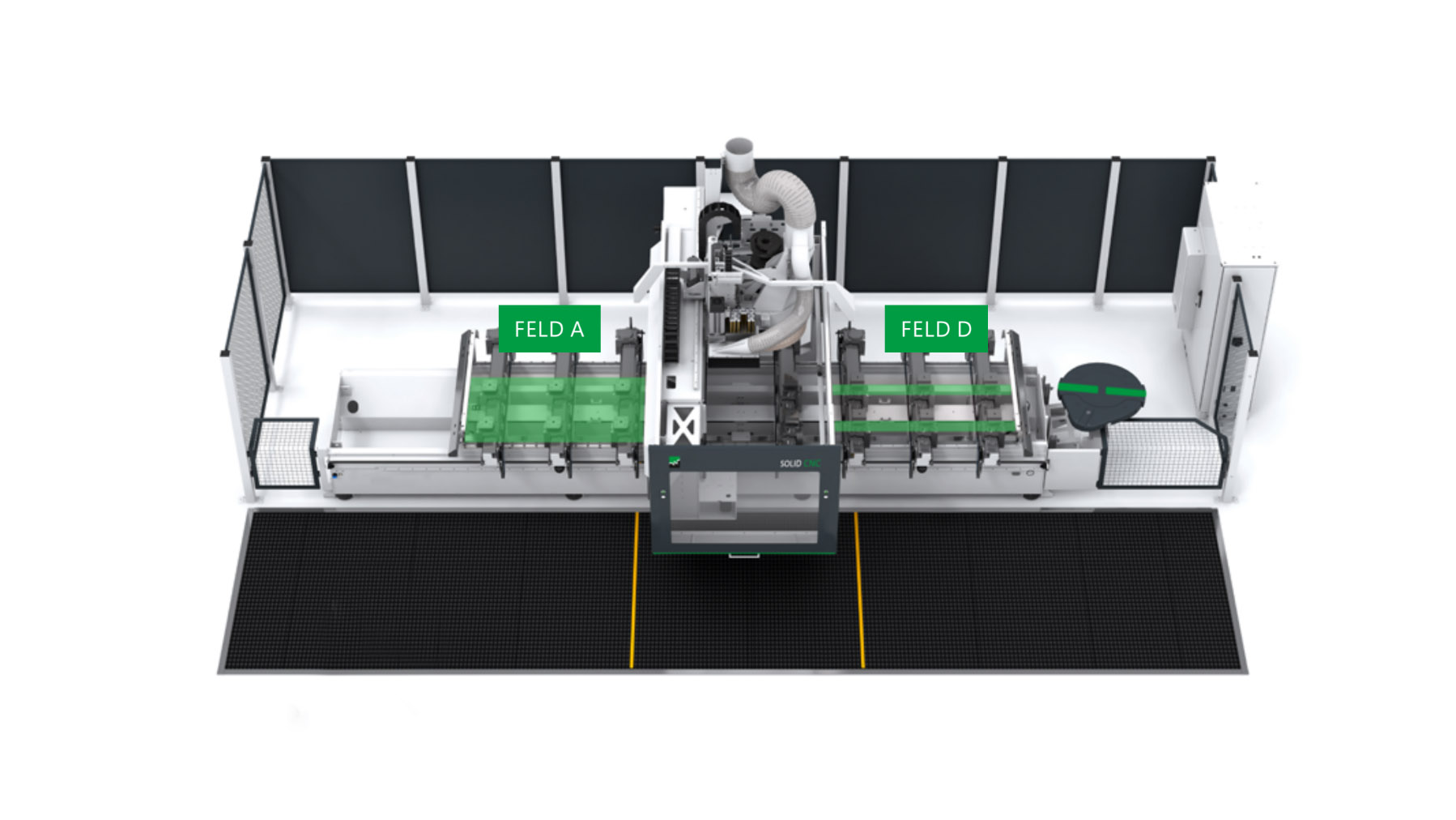

Der VarioDrive Maschinentisch bietet Ihnen durch eine Vielzahl von Anschlagpunkten maximale Flexibilität bei der Auftragsbearbeitung. Mit der SOLID CNC GR 100 ist eine Zweifeld-Pendelbearbeitung grundsätzlich immer möglich. Je nach Programm und Ausstattung können auch mehrere Werkstücke gleichzeitig in Y-Richtung aufgelegt und bearbeitet werden. Beispielsweise können im linken Feld (A) Flächenelemente wie Korpusseiten, Türblätter oder Küchenarbeitsplatten bearbeitet werden. Im rechten Feld (D) werden Rahmen oder Sprossenprofile für Fenster und Türen gespannt und bearbeitet.
